火花機放電與電壓電流的理解方法

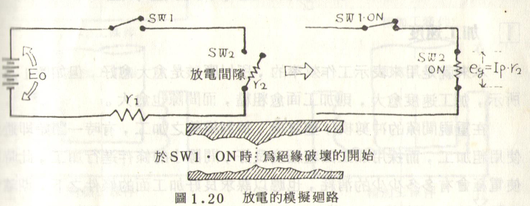

當火花機放電分散，加工進行順利時，若有無負荷電壓加在兩極間的時間^? _N 存在，這就是數控火花機放電後經已絕緣囘復的證據。放電集中時如圖1.19之4，5 所示，會連續出現不發生? N 的狀態。這意味著在兩極間維持無絕緣囘復的 狀態下，曾通過放電電流，故表示放電的發生點集中於一處的可能性高。今再就圖1.20的模擬圖依次說明電氣方式的理解方法。若放電廻路爲如圖1.6所示的電晶體開關廻路，令開關元件的電晶體爲SW₁，放電間隙爲SW₂

首先，SW₁在兩極間會加有電源電壓E₀。。但因放電間在此狀態下被絕緣，所以不通電流。

直至由於絕緣破壞發生放電爲止，一直維持加此電壓的狀態下形成遲延現象。

此時，若非極間距離變爲?yīng)M窄，便是散在兩極間的塵埃，加工粉等集集中於極間電位傾度的高處〔即電壓/極間距離大之處，狹窄處〉，結果，實效上數控火花機兩極間的距離變得狹窄，當達到絕緣破壞電壓時，SW₂即成爲ON的狀態。

由SW₁.ON至SW₂.ON的時間則爲^? _N

由於SW₂.ON雖流通放電電流IP，但在兩極之間，因IP的電流通過兩極間的電阻r2 ，故依據歐姆的法則發生E=I*R的電壓下降eg。

e_g通常依電極材料的組合大致?tīng)?wèi)一定，銅與鋼的組合爲17?25 V， 石墨與鋼的組合則爲20?33 V，稱爲弧電壓。因之IP的計算亦可由下式求得

I_P =(E₀-e_g)/r₁

I_P流通了後，經過某時間，若使SW₁為OFF，則電流變爲零，不久SW₂亦自然地變爲OFF。

經過休止時間^? _R后，再令SW₁爲ON時，則可使其發生連續放電。

若在特定處所淤積加工粉或加工油的分解物時，即使SW₁已變爲OFF.SW₂也依舊很難變爲OFF的狀態。若經過休止時間^?_r後，SW₂仍不變爲OFF時，則成爲維持不發生無負荷電壓的遲延狀態下流通電流。
